ALIMENTATORE & GENERATORE DI FUNZIONI mod. T4E-BOX-04
L'unità Power Supply & Function Generator mod.T4E-BOX-04 è uno strumento 3-in-1 perché ha la funzione di tre strumenti in un unico dispositivo.
E' stato progettato per poter essere utilizzato in esperimenti in corrente continua (DC) e in corrente alternata (AC) dove è necessario utilizzare alimentazioni AC/DC e segnali o forme d'onda che non possono essere forniti dai tipici generatori di segnale o forma d'onda presenti nei laboratori, per la loro insufficiente capacità di erogazione della corrente o potenza.
Le sue caratteristiche principali sono:
- Alimentatore DC: da 0 a 12Vdc / 3A
- Alimentatore AC: da 0 a 16Vpp / 2A /8W
- Generatore di forma d'onda quadra: 0-5V (TTL)
- App Android myGEN per impostare la frequenza da 0.1Hz a 200kHz.
All'accensione l'unità è pronta a funzionare con l'alimentatore DC, l'alimentatore AC e l'onda quadra, con frequenza 50Hz.
Utilizzando l'App si può modificare la frequenza di 50Hz nel range da 0.1Hz a 200kHz.
E' lo strumento ideale per essere utilizzato con la scheda Basic Electricity Board mod.T4E-BCB-01
microAMP POWER AMPLIFIER mod. T4E-BOX-03
L'unità Amplificatore di potenza microAMP mod.T4E-BOX-03 è stato progettato per poter essere utilizzato in esperimenti dove si vogliono utilizzare segnali e forme d'onda che non possono essere forniti dai tipici generatori di segnale o forma d'onda presenti nei laboratori, per la loro insufficiente capacità di erogazione della corrente o potenza.
Le sue caratteristiche principali sono:
- Ingresso ad alta impedenza compatibile con segnali forniti da qualsiasi generatore di segnale o forma d'onda
- Uscita a bassissima impedenza per poter pilotare ogni genere di carico resistivo, induttivo o capacitivo
- Elevata corrente di uscita (>2,5A)
- Tensione di uscita: fino a 27Vpp
- Guadagno in tensione (Uscita/Ingresso) pari a 10 (20dB) per consentire l'uso di generatori di segnale o forma d'onda con limitata escursione della tensione fornita
- Accetta ogni genere di segnale o forma d'onda con presenza di componente continua e non
- Selettore AC/DC che permette di fornire in uscita un segnale senza componente continua (ad es. +10V/-10V, AC mode) o con componente continua (ad es. 0V-10V, DC mode). In particolare, in DC mode, fornendo in ingresso una tensione costante (DC, positiva o negativa), l'unità si comporta come un alimentatore DC variabile e può fornire sul carico una tensione positiva o negativa
- Circuiti di protezione per tensione di alimentazione errata (polarità invertita del connettore d'ingresso), per sovracorrente, cortocircuito verso massa e sovratemperatura
- L'ampiezza del segnale di ingresso può saturare lo stadio di uscita senza problemi per l'unità

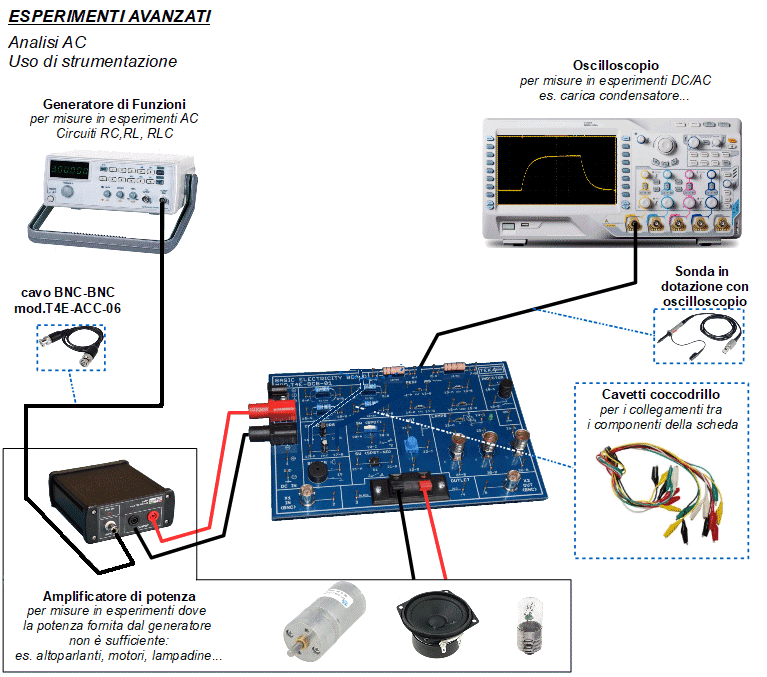

Esempio di uso con Generatore di Funzioni, scheda per esperimenti di elettricità e oscilloscopio
Esempio di misure

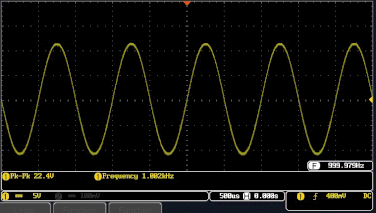

Ingresso: SINE 1kHz
Uscita: +22,4Vpp (Load=4 Ohm, AC)

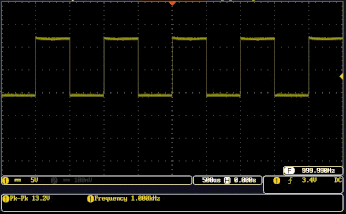

Ingresso: SQUARE 1kHz
Uscita: 13,2V (Load=4 Ohm, DC)
Accessori consigliati
MULTIMETER mod.T4E-INS-01
Per misure di tensione / corrente (20A), DC/AC
BT & DDS FUNCTION GENERATOR mod.T4E-ASB-01
App Android con Bluetooth, Arduino based
1Vpp Sine, 5V Square/Pulse, Freq: >0.1Hz
FUNCTION GENERATOR mod.T4E-INS-03
20Vpp Sine, Square, Triangle, TTL, DC offset
Frequency: 0,1Hz to 3MHz(Sine/Square) / 1MHz(Triangle)
DDS FUNCTION GENERATOR mod.T4E-MOD-10
10Vpp Sine (100mA, +DC offset control), 5V Square
