BASIC ELECTRICITY BOARD mod. T4E-BCB-01
La scheda Basic Electricity Board mod.T4E-BCB-01 è stata progettata per consentire la sperimentazione di semplici circuiti elettrici che saranno realizzati utilizzando i cavetti a coccodrillo inclusi.
Per tutti i componenti elettrici e meccanici presenti nella scheda, si potranno:
- studiare le caratteristiche elettriche e funzionali
- comprenderne i limiti funzionali e
- analizzare gli effetti della loro presenza nei circuiti
Può essere utilizzata dagli Studenti di istituti scolastici di ogni grado, a supporto delle lezioni frontali.
E' inclusa una pratica valigetta trasparente che contiene la scheda, i suoi accessori e la Packing List.

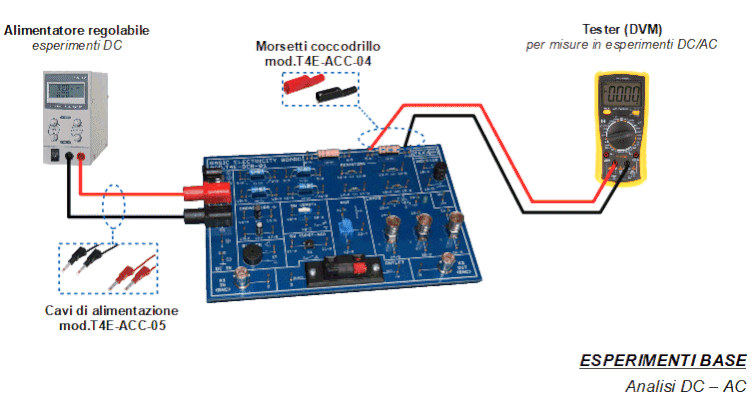

Per quelli della scuola secondaria di primo grado (Tecnologia), sarà possibile eseguire semplici esperimenti di elettricità imparando a conoscere i componenti ed utilizzare l'alimentatore ed il multimetro.

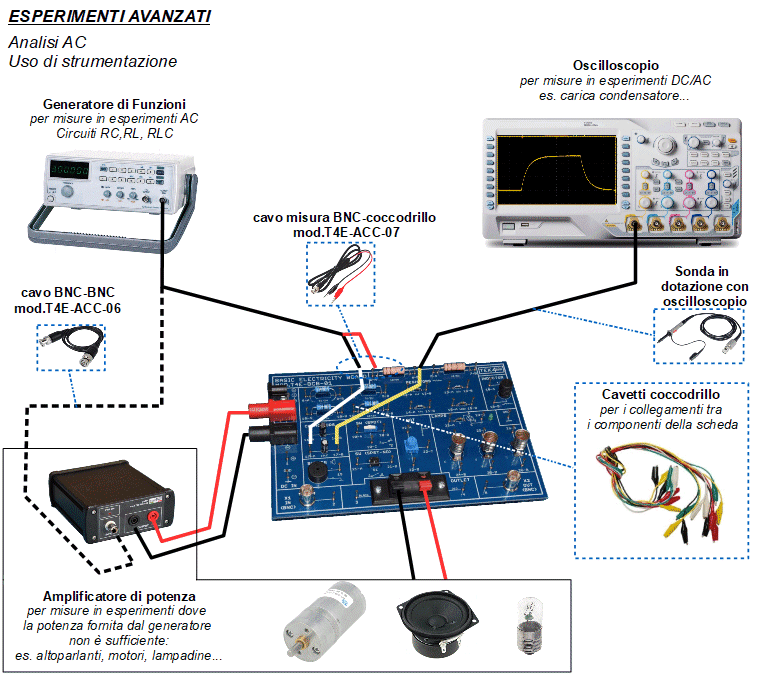

Per quelli della scuola secondaria di secondo grado, a seconda se licei o istituti tecnici, sarà possibile eseguire ulteriori e più avanzati esperimenti:
- in corrente continua utilizzando un alimentatore regolabile
- in corrente alternata utilizzando un generatore di funzioni
- in corrente alternata per osservare le grandezze che cambiano nel tempo, imparando ad utilizzare un oscilloscopio
- di fisica acustica (suono): per misure di intensità del suono emesso dal buzzer incluso, imparando ad utilizzare un fonometro
- di fisica ottica: verificando sperimentalmente gli effetti che hanno l'ampiezza e la frequenza di un segnale che alimenta una lampadina sulla percezione dell'occhio umano, utilizzando un generatore di funzioni ed un amplificatore di potenza e imparando ad utilizzare un luxometro
- per studiare le caratteristiche tecniche di componenti non inclusi nella scheda: motori, altoparlanti, ..
Esempio di uso Oscilloscopio

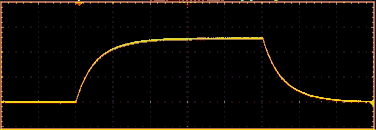

Circuito RC

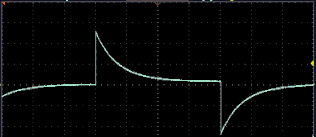

Circuito RL
Accessori consigliati
MULTIMETER mod.T4E-INS-01
Multimetro per misure dirette sui componenti e nei circuiti DC/AC
POWER SUPPLY mod.T4E-INS-02
Alimenta la scheda e consente esperimenti in DC.
Regolabile 0-18V/0-3A
FUNCTION GENERATOR
mod.T4E-INS-03
Consente esperimenti in AC
POWER SUPPLY & FUNCTION GENERATOR
mod.T4E-BOX-04
Strumento 3in1: alimentatore DC, alimentatore AC e generatore di funzioni.
Consente esperimenti in AC e DC
POWER AMPLIFIER mod.T4E-BOX-02
Consente esperimenti ovunque serva la potenza che un generatore di funzioni non può fornire: con lampadine, motori, altoparlanti...
Ha un selettore DC/AC coupling che permette il taglio della componente continua oppure no.
SOUND LEVEL METER mod.T4E-INS-04
Misuratore di intensità sonora. Consente esperimenti di acustica con il buzzer
LUX LEVEL METER mod.T4E-INS-05
Misuratore di intensità luminosa. Consente esperimenti di ottica con led e lampade
